Termékleírás / Termékillusztrációk

LeírásAnyag:Ház: alumínium présöntvény.
Betétek és súrlódó tengely: acél.
Védőgyűrű és takarósapkák: műanyag.
Horonyrögzítő lemezek: alumínium présöntvény.
Csavarok, alátétek és horonyanyák: acél.Kivitel:Ház: alumínium színre festett.
Betétek és súrlódó tengely: fémtiszta.
Védőgyűrű és takarósapkák: RAL 7042 színhez hasonló.
Horonyrögzítő lemezek: alumíniumszínre festett.

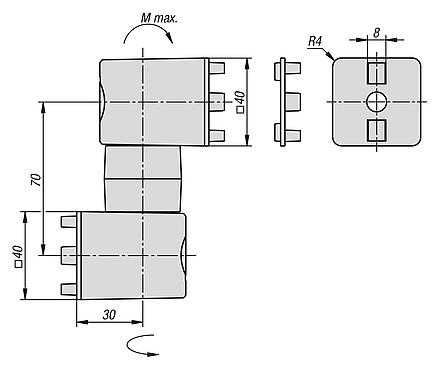

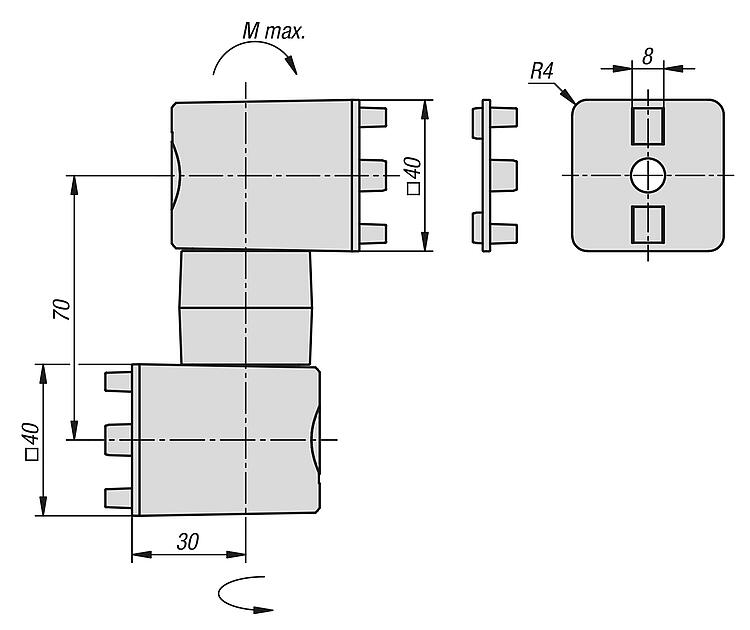

Csavarok, alátétek és horonyanyák: horganyzott.További információk:Súrlódó csuklók egyedi lengőkarok összeállításához alumíniumprofilok segítségével. A súrlódós csuklók kiemelkedő tulajdonsága, hogy a súrlódási nyomaték 0,5 és 15 Nm között 6 fokozatban pontosan beállítható. 360°-ban forgatható. Raszterméret 40 mm.

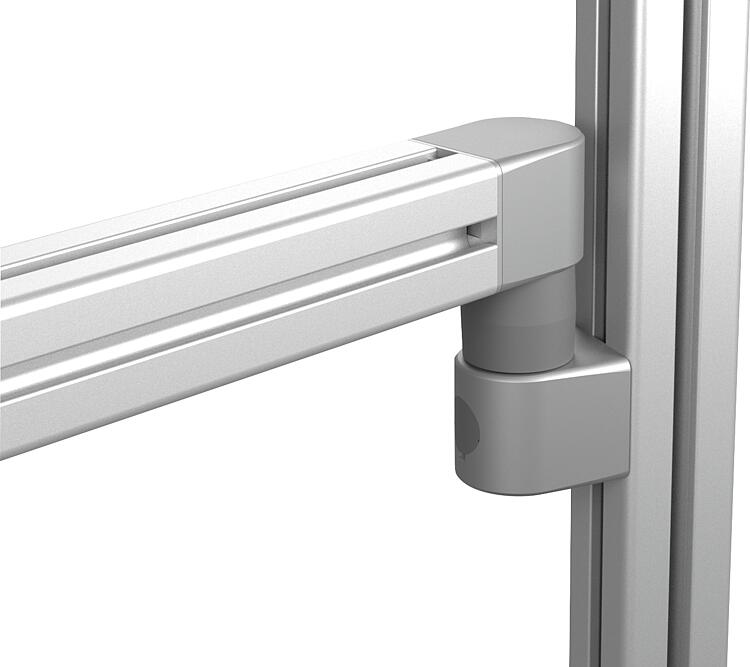

A súrlódó csukló oldala hossz-, kereszt- vagy homlokirányba szerelhető fel a profilra. A homlokoldalra történő felszerelésnél a középfuratban M8-as menetnek (min. 15 mm mély) kell lennie. Sík felületre történő felszereléskor a mellékelt horonyrögzítő lemezek egyszerűen elhagyhatók.

A maximális nyomatéki igénybevétel M értéke 45 Nm.Szállítási terjedelem1 súrlódó csukló
2 takarósapka
2 csavar DIN EN ISO 4762 (DIN 912) - M8x45 (a horonyanyához)
2 csavar DIN EN ISO 4762 (DIN 912) - M8x50 (a magfurathoz)
2 alátét 8-FSt
2 horonyrögzítő lemez
2 horonyanya, horony 8 - M8Jellemzők:
