Termékleírás / Termékillusztrációk

LeírásAnyag:Ház: alumínium présöntvény.
Betétek és súrlódó tengely: acél.
Védőgyűrű és takarósapkák: műanyag.
Horonyrögzítő lemezek: alumínium présöntvény.
Csavarok, alátétek és horonyanyák: acél.Kivitel:Ház: alumínium színre festett.
Betétek és súrlódó tengely: fémtiszta.
Védőgyűrű és takarósapkák: RAL 7042 színhez hasonló.
Horonyrögzítő lemezek: alumíniumszínre festett.

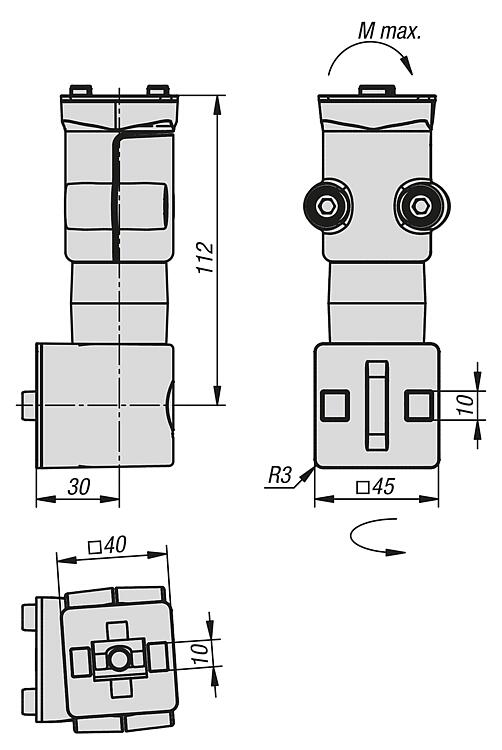

Csavarok, alátétek és horonyanyák: horganyzott.További információk:Csatlakozó surlódó csuklók egyedi lengőkarok összeállításához alumíniumprofilok segítségével. A csatlakozó súrlódó csuklók kiemelkedő tulajdonsága, hogy a súrlódási nyomaték pontosan beállítható, 0,5 és 15 Nm között 6 fokozatban. 360°-ban forgatható. Raszterméret 40-ről 45 mm-re.

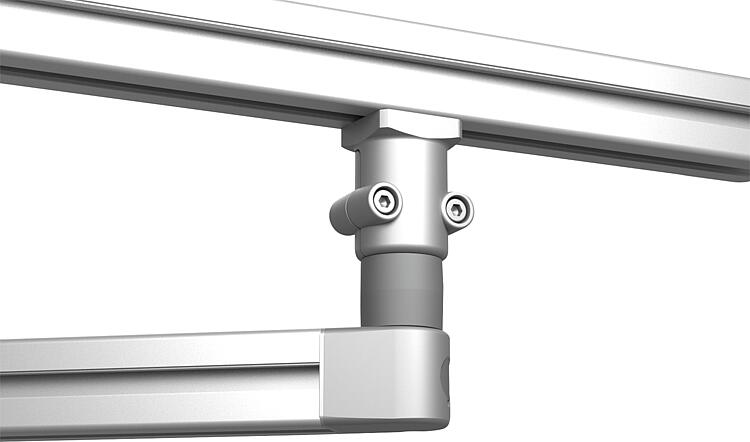

A csatlakozó oldalt hossz- és keresztirányban csavarozható fel a profilhoronyra, a súrlódó tengely így a profilhoz derékszögben helyezkedik el.
A súrlódó csukló oldala hossz-, kereszt- vagy homlokirányba szerelhető fel a profilra. A homlokoldalra történő felszerelésnél a középfuratban M8-as menetnek (min. 20 mm mély) kell lennie. Sík felületre történő felszereléskor a mellékelt horonyrögzítő lemezek egyszerűen elhagyhatók.

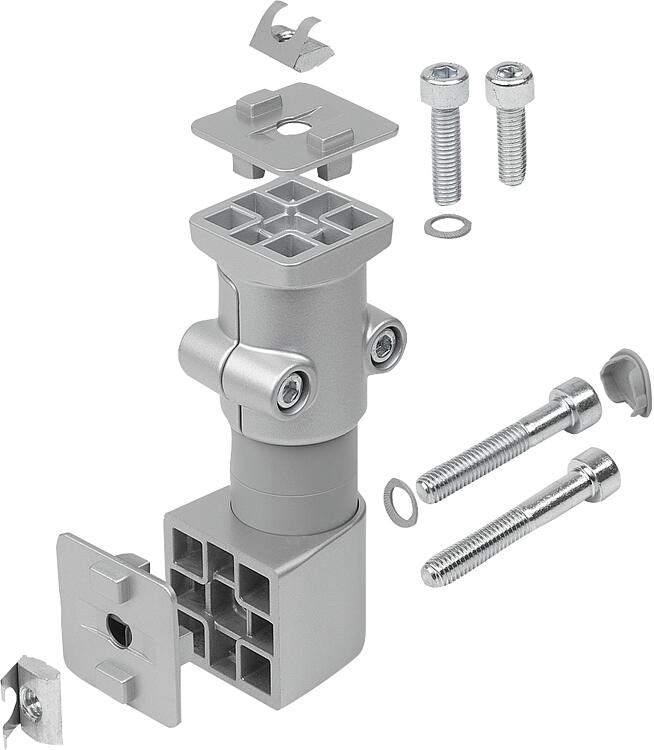

A maximális nyomatéki igénybevétel M értéke 45 Nm.Szállítási terjedelem1 csatlakozó súrlódó csukló
1 takarósapka
1 csavar DIN EN ISO 4762 (DIN 912) - M8x45 (horonyanyához, súrlódó csukló oldalán)
1 csavar DIN EN ISO 4762 (DIN 912) - M8x25 (horonyanyához csatlakozó oldalán)
1 csavar DIN EN ISO 4762 (DIN 912) - M8x50 (magfurat súrlódó csukló oldalán)
1 csavar DIN EN ISO 4762 (DIN 912) - M8x30 (horonyanyához, csatlakozó oldalán)
2 alátét 8-FSt
1 horonyrögzítő lemez - horony 10 - 45 x 45
1 horonyrögzítő lemez - horony 10 - 40 x 40
2 horonyanya - horony 10 - M8Jellemzők:
