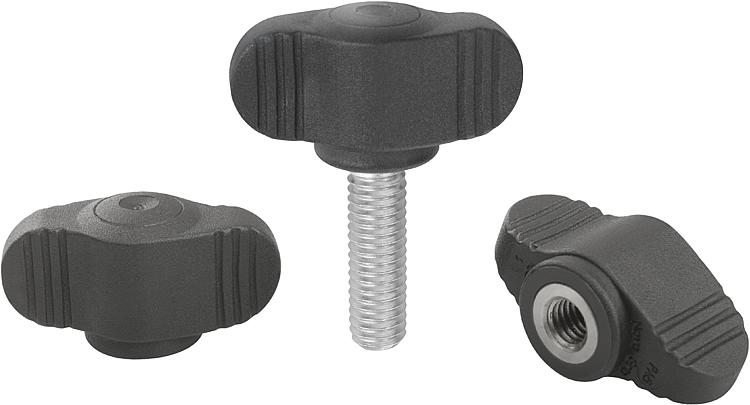

Szárnyas fogantyúk, "Miniwing"

vissza

Termékek
- Kezelőelemek | Szabványelemek
  - Fogantyúk, gombok
    - Szárnyas fogantyúk, "Miniwing"

Termékleírás / Termékillusztrációk

Minden termék megjelenítése/szűrés

LeírásAnyag:

Fogantyú, termoplaszt.
Persely, sárgaréz, acél 5.8 vagy nemesacél 1.4305.
Menetes csap, acél 5.8, vagy nemesacél 1.4305.

Kivitel:Fogantyú, feketésszürke.
Acél, kék passzivált.
Nemesacél, fémtiszta.Jellemzők:

LetöltésItt találhatók az információk összegyűjtve, PDF formátumban:

CAD adatokat keres? Azokat közvetlenül a terméktáblázatban találja meg.

Datasheet K0274 Szárnyas fogantyúk, "Miniwing"

170 kB

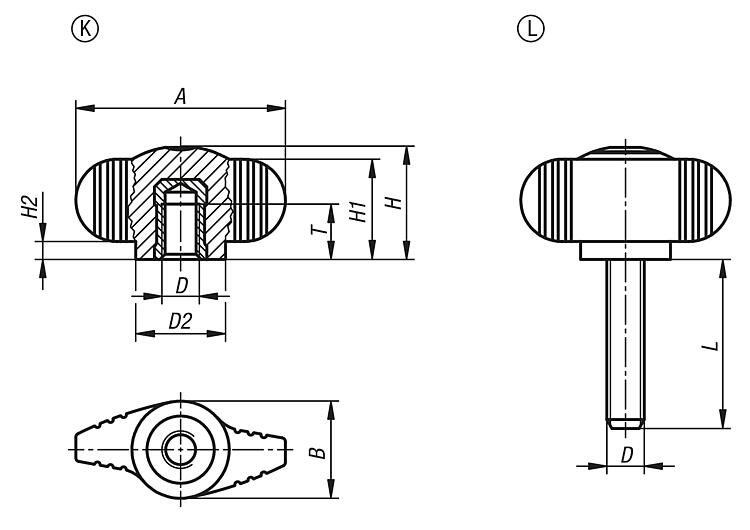

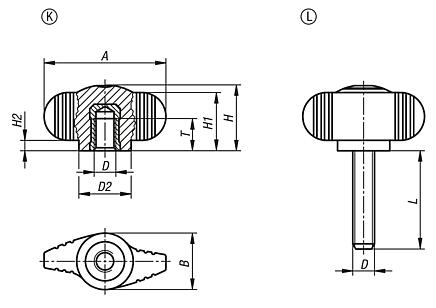

Rajzok (áttekintés)

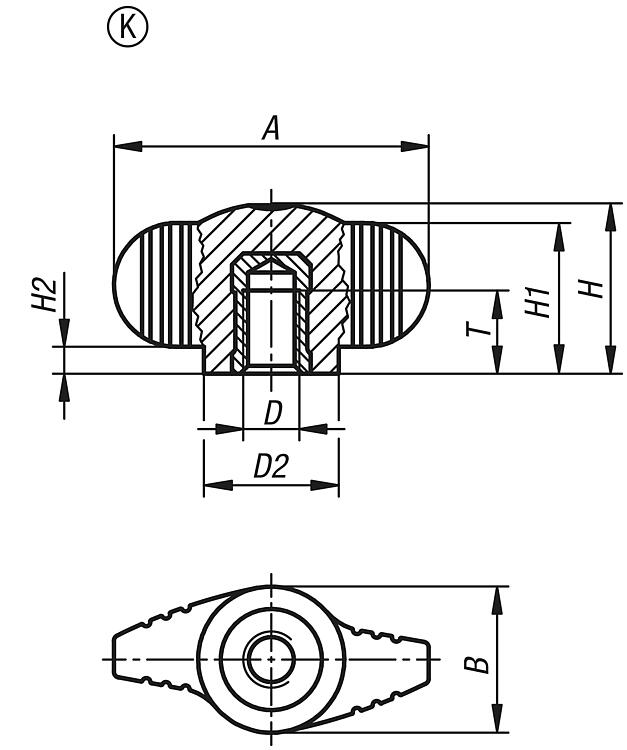

Szárnyas fogantyúk, "Miniwing", belső menettel

több információ

Rajzok

Szárnyas fogantyúk, "Miniwing", belső menettel

Termékválasztás/szűrés

Rendelési szám	Alak	Komponens anyaga	A	B	D	D2	H	H1	H2	T	Ár
K0274.004	K	sárgaréz	28	13	M4	12	15	13,3	2,3	6	0,54 €
K0274.005	K	sárgaréz	28	13	M5	12	15	13,3	2,3	8	0,54 €
K0274.006	K	sárgaréz	28	13	M6	12	15	13,3	2,3	8	0,54 €
K0274.806	K	acél	40	16	M6	14,6	21	19	4	12	1,23 €
K0274.808	K	acél	40	16	M8	14,6	21	19	4	12	1,54 €
K0274.0004	K	nemesacél	28	13	M4	12	15	13,3	2,3	6	0,91 €
K0274.0005	K	nemesacél	28	13	M5	12	15	13,3	2,3	8	0,91 €
K0274.0006	K	nemesacél	28	13	M6	12	15	13,3	2,3	8	0,91 €
K0274.0806	K	nemesacél	40	16	M6	14,6	21	19	4	12	1,42 €
K0274.0808	K	nemesacél	40	16	M8	14,6	21	19	4	12	1,77 €

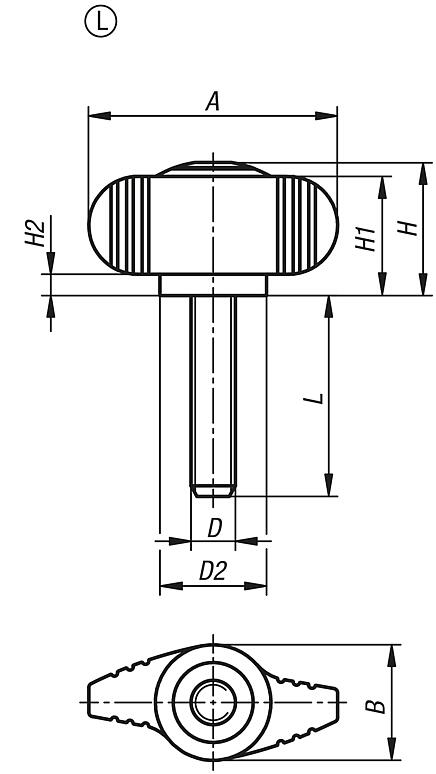

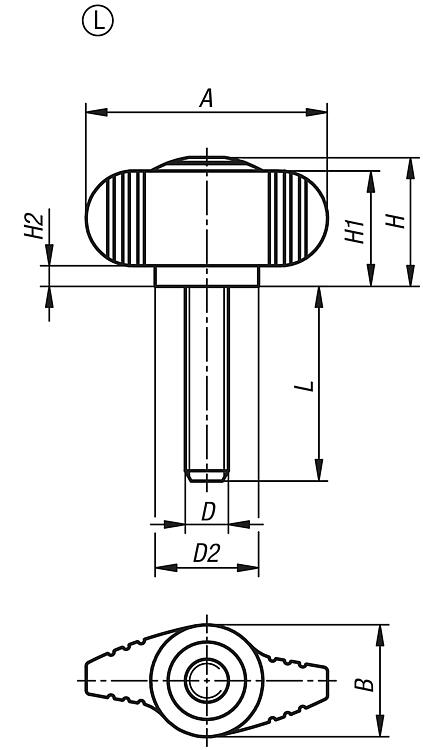

Szárnyas fogantyúk, "Miniwing", külső menettel

több információ

Rajzok

Szárnyas fogantyúk, "Miniwing", külső menettel

Termékválasztás/szűrés

Rendelési szám	Alak	Komponens anyaga	A	B	D	D2	H	H1	H2	L	Ár
K0274.004X8	L	acél	28	13	M4	12	15	13,3	2,3	8	0,56 €
K0274.005X10	L	acél	28	13	M5	12	15	13,3	2,3	10	0,56 €
K0274.005X15	L	acél	28	13	M5	12	15	13,3	2,3	15	0,59 €
K0274.005X20	L	acél	28	13	M5	12	15	13,3	2,3	20	0,60 €
K0274.006X10	L	acél	28	13	M6	12	15	13,3	2,3	10	0,56 €
K0274.006X15	L	acél	28	13	M6	12	15	13,3	2,3	15	0,59 €
K0274.006X20	L	acél	28	13	M6	12	15	13,3	2,3	20	0,60 €
K0274.006X25	L	acél	28	13	M6	12	15	13,3	2,3	25	0,64 €
K0274.006X30	L	acél	28	13	M6	12	15	13,3	2,3	30	0,68 €
K0274.008X20	L	acél	28	13	M8	12	15	13,3	2,3	20	0,60 €
K0274.008X25	L	acél	28	13	M8	12	15	13,3	2,3	25	0,64 €
K0274.008X30	L	acél	28	13	M8	12	15	13,3	2,3	30	0,68 €
K0274.008X40	L	acél	28	13	M8	12	15	13,3	2,3	40	0,79 €
K0274.806X10	L	acél	40	16	M6	14,6	21	19	4	10	1,16 €
K0274.806X15	L	acél	40	16	M6	14,6	21	19	4	15	1,22 €
K0274.806X20	L	acél	40	16	M6	14,6	21	19	4	20	1,24 €
K0274.806X25	L	acél	40	16	M6	14,6	21	19	4	25	1,27 €
K0274.806X30	L	acél	40	16	M6	14,6	21	19	4	30	1,31 €
K0274.808X15	L	acél	40	16	M8	14,6	21	19	4	15	1,29 €
K0274.808X20	L	acél	40	16	M8	14,6	21	19	4	20	1,32 €
K0274.808X25	L	acél	40	16	M8	14,6	21	19	4	25	1,42 €
K0274.808X30	L	acél	40	16	M8	14,6	21	19	4	30	1,63 €
K0274.808X40	L	acél	40	16	M8	14,6	21	19	4	40	1,73 €
K0274.0004X8	L	nemesacél	28	13	M4	12	15	13,3	2,3	8	1,34 €
K0274.0005X10	L	nemesacél	28	13	M5	12	15	13,3	2,3	10	0,97 €
K0274.0005X15	L	nemesacél	28	13	M5	12	15	13,3	2,3	15	1,00 €
K0274.0005X20	L	nemesacél	28	13	M5	12	15	13,3	2,3	20	1,07 €
K0274.0006X10	L	nemesacél	28	13	M6	12	15	13,3	2,3	10	0,97 €
K0274.0006X15	L	nemesacél	28	13	M6	12	15	13,3	2,3	15	1,00 €
K0274.0006X20	L	nemesacél	28	13	M6	12	15	13,3	2,3	20	1,07 €
K0274.0006X25	L	nemesacél	28	13	M6	12	15	13,3	2,3	25	1,14 €
K0274.0006X30	L	nemesacél	28	13	M6	12	15	13,3	2,3	30	1,18 €
K0274.0008X20	L	nemesacél	28	13	M8	12	15	13,3	2,3	20	1,07 €
K0274.0008X25	L	nemesacél	28	13	M8	12	15	13,3	2,3	25	1,14 €
K0274.0008X30	L	nemesacél	28	13	M8	12	15	13,3	2,3	30	1,18 €
K0274.0008X40	L	nemesacél	28	13	M8	12	15	13,3	2,3	40	1,32 €
K0274.0806X10	L	nemesacél	40	16	M6	14,6	21	19	4	10	1,56 €
K0274.0806X15	L	nemesacél	40	16	M6	14,6	21	19	4	15	1,65 €
K0274.0806X20	L	nemesacél	40	16	M6	14,6	21	19	4	20	1,67 €
K0274.0806X25	L	nemesacél	40	16	M6	14,6	21	19	4	25	1,71 €
K0274.0806X30	L	nemesacél	40	16	M6	14,6	21	19	4	30	1,77 €
K0274.0808X15	L	nemesacél	40	16	M8	14,6	21	19	4	15	1,74 €
K0274.0808X20	L	nemesacél	40	16	M8	14,6	21	19	4	20	1,79 €
K0274.0808X25	L	nemesacél	40	16	M8	14,6	21	19	4	25	1,91 €
K0274.0808X30	L	nemesacél	40	16	M8	14,6	21	19	4	30	2,19 €
K0274.0808X40	L	nemesacél	40	16	M8	14,6	21	19	4	40	2,34 €
